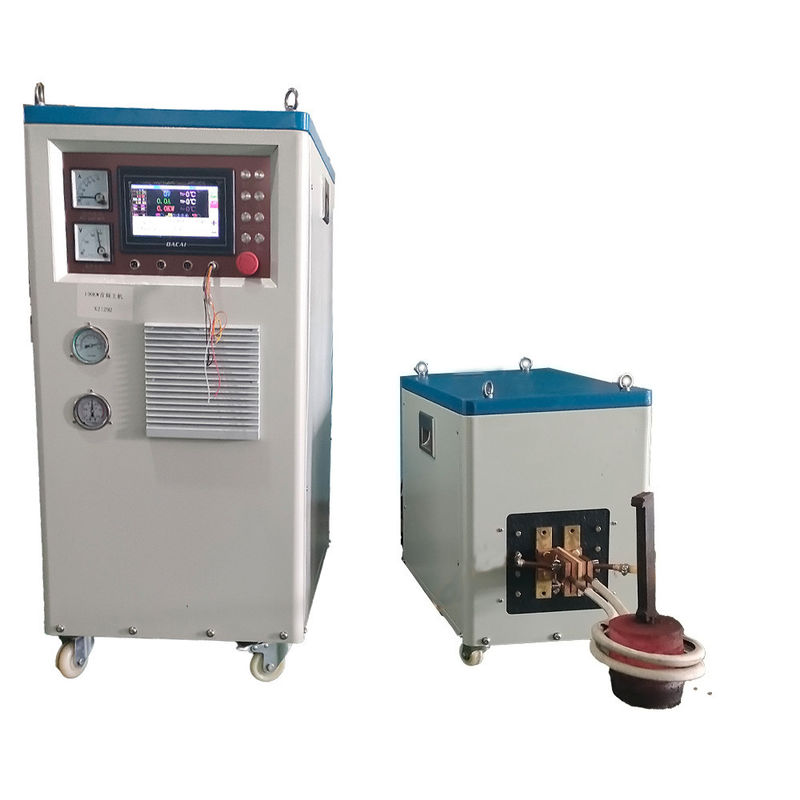

Sterowanie indukcyjną maszyną grzewczą DSP w przemyśle wytwórczym energii wiatrowej

DSP Control Zastosowanie nagrzewnicy indukcyjnej w przemyśle wytwórczym energii wiatrowej

NAGRZEWNICA INDUKCYJNA OPIS:

1. Wbudowany program pętli zamkniętej PID temperatury procesowej (opcjonalnie), parametry PID można ustawić:

1)W wielu przypadkach tryb pracy ze stałą temperaturą może być wykorzystany do automatycznego sterowania temperaturą nagrzewania przedmiotu obrabianego oraz mocą wyjściową zasilacza.Po osiągnięciu ustawionej temperatury temperatura jest utrzymywana na stałym poziomie.Program kontroli temperatury Process PID obsługuje nagrzewanie przedmiotu obrabianego do kilku gramów i setek ton, a jego szybka charakterystyka może być wykorzystana do szybkiej kontroli temperatury w ciągu kilku sekund;

2)W programie z zamkniętą pętlą PID typu procesu dodano funkcję transferu łącza obojętnego, aby rozwiązać problem opóźnienia pomiaru sygnału temperatury.Operacja redukcji wykładniczej/logarytmicznej może szybko przywrócić rzeczywistą temperaturę przedmiotu obrabianego.Teraz, niezależnie od tego, czy jest to pomiar temperatury termopary, czy pomiar temperatury w podczerwieni, można zrealizować doskonałą szybką i bez przeregulowania kontrolę temperatury PID;

3)Regulowana szybkość zmiany temperatury: automatycznie podnosi i obniża temperaturę zgodnie z określonym nachyleniem.

2,Wi funkcje kontroli energii: Integrację mocy w funkcji czasu można kontrolować, co jest bardzo skuteczne w przypadku stałej kontroli temperatury, hartowania, stosunkowo stałych przedmiotów i procesów oraz może spełniać wysokie i złożone wymagania dotyczące kontroli procesu.

3,Adokładna i szybka kontrola wewnętrzna: Cwszechstronnie poprawiają dokładność i szybkość systemu, aktualna rozdzielczość wyświetlania i sterowania jest bardzo wysoka, stabilna moc wyjściowa nie ulega wahaniom, nie ma to wpływu na prędkość sterowania;

4.Szybka technologia automatycznego śledzenia częstotliwości fazowej oparta na metodzie analizy reaktancji rozwiązuje wady, takie jak fluktuacje niestabilności fazowej metody zatrzaskiwania okresu 90 °, czasami wejście do przełącznika obszaru pojemnościowego, przesunięcie częstotliwości powodujące przesunięcie fazowe i mały możliwy do prześledzenia zakres;Dlatego straty przełączania IGBT są znacznie zmniejszone w stanie wysokiej częstotliwości.

Wymiana czujnika lub zmiana obciążenia automatycznie i szybko śledzi częstotliwość rezonansową i fazę, zapewniając, że zasilacz zawsze działa w optymalnym punkcie pracy.Nie są wymagane żadne parametry regulacyjne.Ten sam model może zagwarantować dokładny przełącznik IGBT z przejściem przez zero w zakresie częstotliwości nawet 10-krotnym.

5. Tryb pracy:Możesz wybrać stały prąd lub stałą moc wyjściową.

6. System przyjmuje innowacyjny szybki obwód napędowy IGBT:W porównaniu z bieżącym obwodem napędowym może znacznie poprawić kształt fali rezonansowej, skrócić czas martwy, jeszcze bardziej zmniejszyć straty przełączania i zwiększyć stabilność śledzenia częstotliwości.Jednocześnie każdy napęd IGBT jest wyposażony w zabezpieczenie przed zwarciem i zabezpieczenie pod napięciem;

7. Projekt nieprzerwanej pracy:W przypadku gwałtownego załączenia lub migotania obwodu zasilania lub przypadkowego zadziałania zabezpieczenia, urządzenie może przeprowadzić automatyczną diagnostykę i samoczynnie powrócić do normalnego stanu pracy (automatyczny restart), co pozwala uniknąć strat produkcyjnych spowodowanych wyłączeniem.;

8,TNapięcie sieciowe dostosowuje się do szerokiego zakresu:może dostosować się do -30% - +10% zakresu wahań sieci (modele trójfazowe 380VAC).A pod kontrolą DSP na wyjściową wartość operacyjną nie mają wpływu wahania napięcia sieciowego;

9.Wyjście urządzenia nie jest wyposażone w typ transformatora, w typ transformatora, w kabel transformatora i długi przenośny typ, który może być używany przez naszą firmę zgodnie z różnorodnością procesu ogrzewania klienta i szczególnym charakterem warunków pracy.;

10,Łlokalna stała funkcja wyjściowa: Cbyć ustalona w stałej wartości cyfrowej, przesunięcie potencjometru nie wpłynie na moc wyjściową, tę funkcję można połączyć z funkcją timera i kontroli energii;

11.Urządzenie ma moc, napięcie rezonansowe, wolty, funkcję ograniczenia temperatury i funkcję ochrony przed przekroczeniem limitu;

12,Fzakończono funkcje wykrywania i ochrony przed awariami: Akompletne wykrywanie usterek i obwód zabezpieczający, monitorowanie w czasie rzeczywistym niedoboru wody, przegrzania, przegrzania-napięcie, ponad-prąd, brak równorzędnych usterek, szybka reakcja, przyczyna usterki jest wyświetlana na wyświetlaczu w odpowiednim czasie oraz sygnalizacja synchronizacji sygnalizacja świetlna;ponadto z wyjścia można wyprowadzać sygnały przekaźnikowe w celu koordynacji systemu zewnętrznego.

13,Fprzyjazna interakcja człowiek-komputer:Hinterakcja człowiek-komputer może wybrać różne sposoby, wskaźnik LED lub cyfrowy wyświetlacz w kształcie tuby, wyświetlacz i sterowanie z ekranem dotykowym, ekran tekstowy, klienci mogą wybierać w razie potrzeby;kompleksowe pokrycie od implementacji funkcji i ustawień operacyjnych Tradycyjny mechaniczny panel przycisków sprawia, że ​​obsługa i konserwacja są prostsze, bardziej intuicyjne i wygodniejsze;

14. Interfejs izolacji sprzętowej:Może być kompatybilny z istniejącym PLC na rynku, co jest korzystne dla klienta w celu modyfikacji istniejącego systemu PLC i dalszej rozbudowy systemu automatyki.

15. Zdalny interfejs komunikacyjny: Pdoskonała funkcja sterowania komunikacją, obsługa interfejsu RS-232C/RS-485/CAN, może realizować monitorowanie i sterowanie siecią wielu maszyn, domyślnie RS485 przyjmuje wspólny protokół komunikacyjny MODBVS;Interfejs 4-20MA lub 0-10V Może obsługiwać sterowanie w pętli zamkniętej z systemami zewnętrznymi, takimi jak systemy kontroli temperatury w pętli zamkniętej.

16. Rozsądny układ wewnętrznych elementów wyposażenia:Główna płytka sterująca jest umieszczona po stronie słabego prądu, aby uniknąć zakłóceń silnej energii elektrycznej w obwodzie sterowania i poprawić precyzję sterowania.

NAGRZEWNICA INDUKCYJNA DSP-100KW DATA TECHNICZNA:
